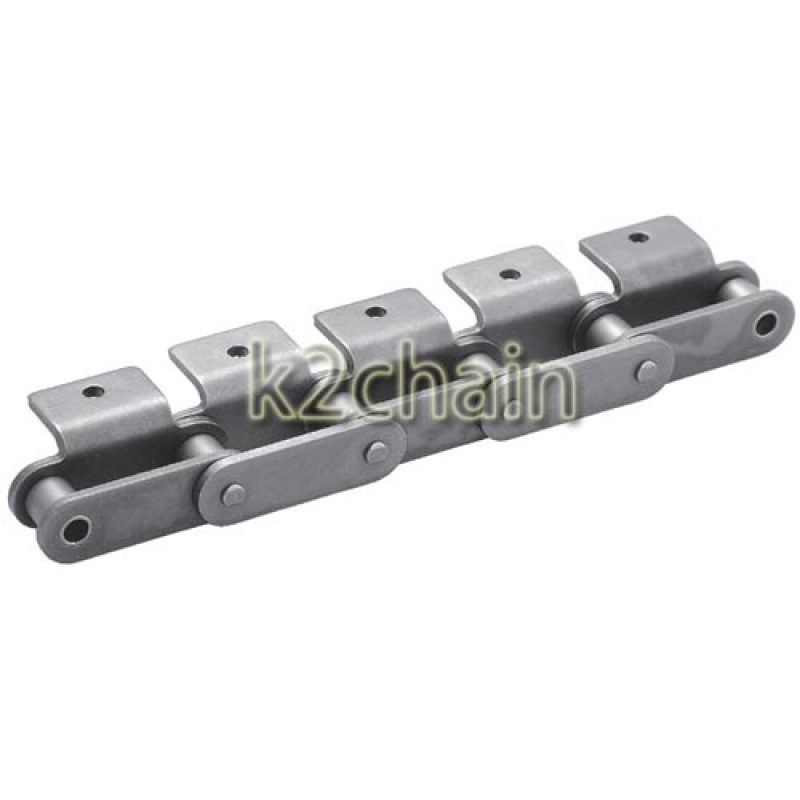

雙節距鏈條附件

擁有多種豐富的尺寸和附件，能搬運不同形狀工件的小型輸送鏈條。其優勢是對輸送機長度、輸送方向和使用環境的可范圍對應使用。

在鏈條的單側或雙側以及內、外鏈節上按用戶需要任意配置，但是優先考慮在外鏈節上配置。

輸送鏈是鏈式輸送機的關鍵部件，是應用范圍較廣的鏈條，具有輸送物品多樣性、工作環境適應性、物品流向任意性﹑輸送位置準確性、輸送節拍可控性以及輸送距離長、可承受重載和沖擊等優點。輸送的物料種類和形態多種多樣，從食品，普通物品到具有腐蝕性的化學藥品；物料形態有整體和散裝，有規則的和不規則的，體積從大的鋼坯、汽車到塊狀的礦石、煤到顆粒狀砂子、谷物再到粉末狀物品；工作環境溫度從零下幾十攝氏度和零上幾百攝氏度，工作環境包括潮濕環境、水中、多粉塵、有磨粒、有酸堿等化學腐蝕的環境。

輸送鏈條的服役工況與傳動鏈不同，輸送鏈必須同時具有傳動和輸送物料兩種功能，鏈條由基本鏈節與附件鏈節組成。輸送鏈條速度低，使用鏈條長度長，即一掛鏈條質量很大，要承受橫向的載荷﹐通常需要在導軌支撐下運行。因而輸送鏈條具有鏈條承載能力強，耐磨性能好﹐運轉過程中鏈條與導軌的摩擦阻力小，用于特殊工況時具有耐沖擊、耐冷、耐熱、耐腐蝕等特點，帶有附件是輸送鏈條的重要特征。

輸送鏈的基本鏈節結構幾乎可以是任何鏈條，但應用最多的基本鏈節結構是套筒、滾子鏈，自從漢斯·雷諾1880年發明滾子鏈以來，滾子鏈傳動就被當作一種有效傳遞動力的傳動方式。后來滾子鏈的原理被應用于輸送鏈，使輸送鏈有了鋼制套筒和滾子鏈的諸多優點。

為適應不同使用要求，輸送鏈基本鏈節的滾子與銷軸有多種結構，滾子主要有3種結構型式(見圖)，分別是：

大滾子--—滾子外徑大于鏈板高度，使用時滾子沿導軌滾動，適用于長距離的輸送，輸送尺寸大，質量重的物料；

小滾子--—滾子外徑小于鏈板高度，鏈條制造成本底，適用于質量較輕的短距離輸送及垂直輸送；

帶邊滾子—-滾子外徑大于鏈板高度，且一側帶法蘭邊，適用于輸送距離長和要求控制橫向移動的場合。

垂直輸送鋼制套筒鏈基本鏈節應用也很多。銷軸主要有實心銷軸和空心銷軸，空心銷軸是為了要在銷軸孔中穿入軸類零件，既是基本鏈節又是附件鏈節。

輸送鏈鏈節的附件根據使用要求可以是任何結構﹐正是附件鏈節的多樣性造成了輸送鏈應用的廣泛性、品種的多樣性和結構的非標性,應用最多的附件是水平壓彎附板,帶孔直立附板、加長銷軸，多個鏈條標準中都對這3種附件作了規定。應用較多的附件還有直立壓彎附板、空心銷軸、帶齒附板等;輸送鏈條的二級附件主要有連桿、推塊、頂板、滾子等。
