- 板式鏈條介紹
- 板式鏈條尺寸

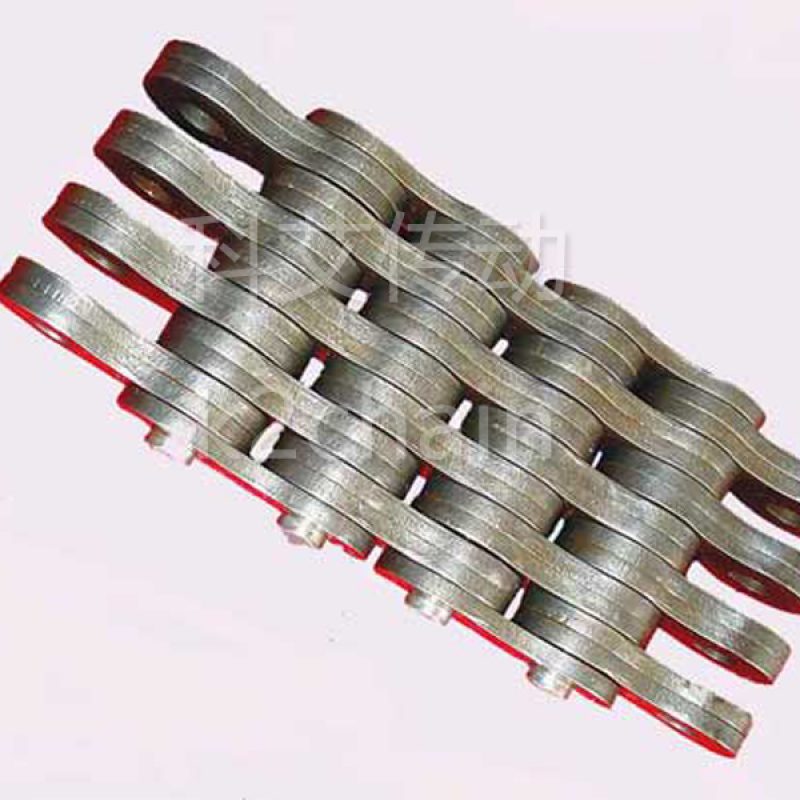

僅用鏈板和銷軸構成的鏈條，稱為板式鏈，或提升鏈條。
LL系列板式鏈的零件源于BS滾子鏈標準，鏈板的外形尺寸和銷軸直徑等同于同節距滾子鏈的外鏈板和銷軸，是一種輕系列板式鏈，適于直線往返傳動結構。
不同的類型，鏈板的組合方法有所不同。
鏈板組合方式主要有：2×2，4×4，6×6，8×8
※必需要專用夾具零件和滑輪。
構造
板式鏈條僅由構成鏈板和銷子。鏈板被銷子連接起來，承受鏈板受到的張力。外鏈板和銷子為過盈配合，銷子為鉚接。
內鏈板、中鏈板和銷子為滑動配合。通過鏈板，銷子受到剪力，同時鏈條彎曲時內鏈板的孔子內面滑動。
※過盈配合
孔與軸裝配時，孔的公差帶在軸的公差帶之下。(孔的尺寸減去相配合的軸的尺寸所得的代數差，此差為負時是過盈。 )
※間隙配合
孔與軸裝配時，有間隙（包括最小間隙等于零）的配合.此時，孔的公差帶在軸的公差帶之上。
LL板式鏈條結構
| DIN/ISO 鏈號 | 節距 | 鏈板組合 | 鏈板高度 | 鏈板厚度 | 銷軸直徑 | 銷軸長度 | 極限拉伸載荷 | 平均拉伸載荷 | 每米長重 |
| P | h2 max | T max | d2 max | L max | Q min | Qo | q | ||
| mm | mm | mm | mm | mm | kN/LB | kN | kg/m | ||
| LL0822 | 12.7 | 2×2 | 10.6 | 1.6 | 4.45 | 8.9 | 18.2/4094 | 20.4 | 0.42 |
| LL0844 | 4×4 | 15.6 | 36.4/81.88 | 40.7 | 0.84 | ||||
| LL0866 | 6×6 | 22.0 | 54.6/12283 | 60.0 | 1.24 | ||||
| LL0888 | 8×8 | 28.5 | 72.8/16378 | 80.0 | 1.64 | ||||
| LL1022 | 15.875 | 2×2 | 13.7 | 1.6 | 5.08 | 9.2 | 22.7/5107 | 25.5 | 0.54 |
| LL1044 | 4×4 | 15.8 | 45.4/10213 | 51.0 | 1.06 | ||||
| LL1066 | 6×6 | 22.1 | 68.1/15321 | 76.3 | 1.57 | ||||
| LL1088 | 8×8 | 28.8 | 90.8/20427 | 101.9 | 2.10 | ||||
| LL1222 | 19.05 | 2×2 | 16.0 | 1.85 | 5.72 | 10.4 | 29.5/6637 | 33.2 | 0.73 |
| LL1244 | 4×4 | 17.9 | 59/13273 | 66.4 | 1.44 | ||||
| LL1266 | 6×6 | 25.4 | 88.5/19910 | 99.7 | 2.15 | ||||
| LL1288 | 8×8 | 32.9 | 118/26547 | 132.9 | 2.84 |
LL板式鏈條尺寸參數
